Montageanleitung

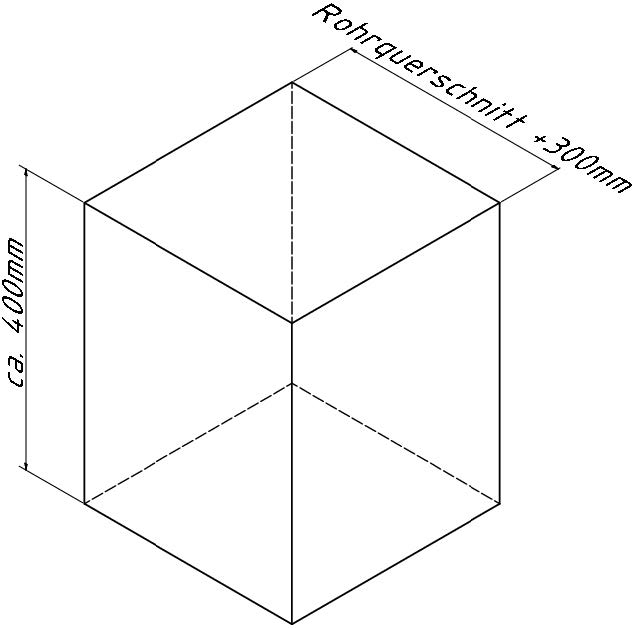

1.	Erdaushub für Fundament Breite: Durchmesser / Querschnitt des Pfostens + ca. 300mm Tiefe: ca. 400mm Fundamentabstand: Gesamtbreite - Rohrquerschnitt

siehe Abb.1

Abb.1

alt="Montageabbildung 1">

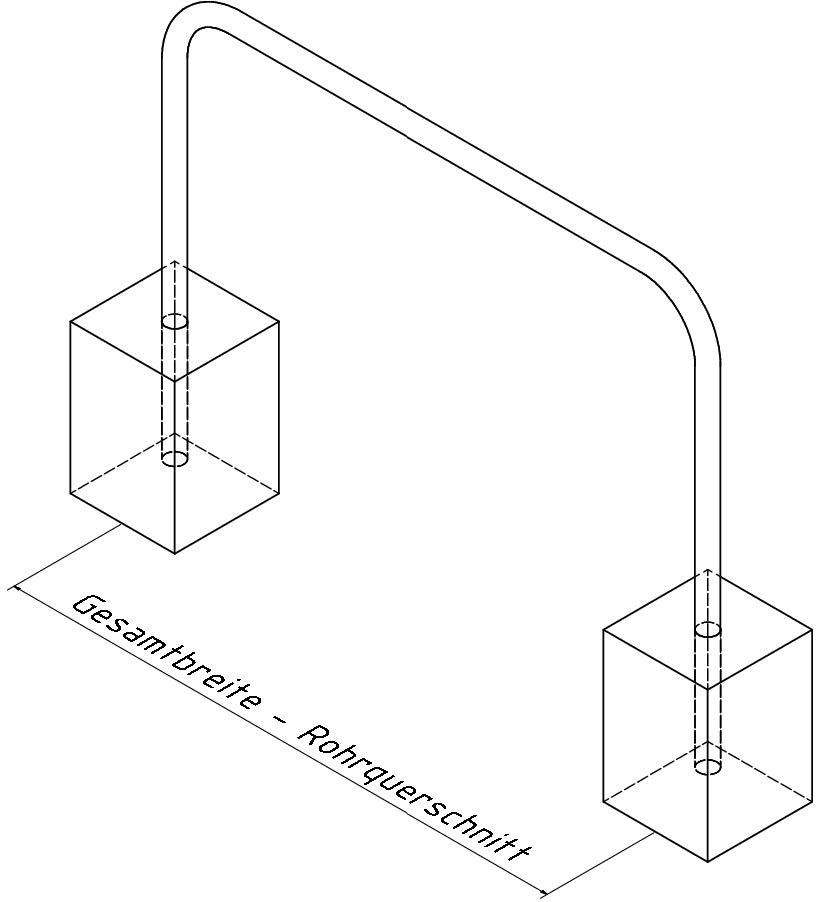

2.	Ggf. mitgelieferten Ankerbolzen in Bohrungen des Bügels stecken Bügel mittig in die Fundamentlöcher stellen

siehe Abb.2

Abb.2

alt="Montageabbildung 2">

3.	Beton hineingeben und ausrichten, verdichten und glätten , anschließend aushärten lassen

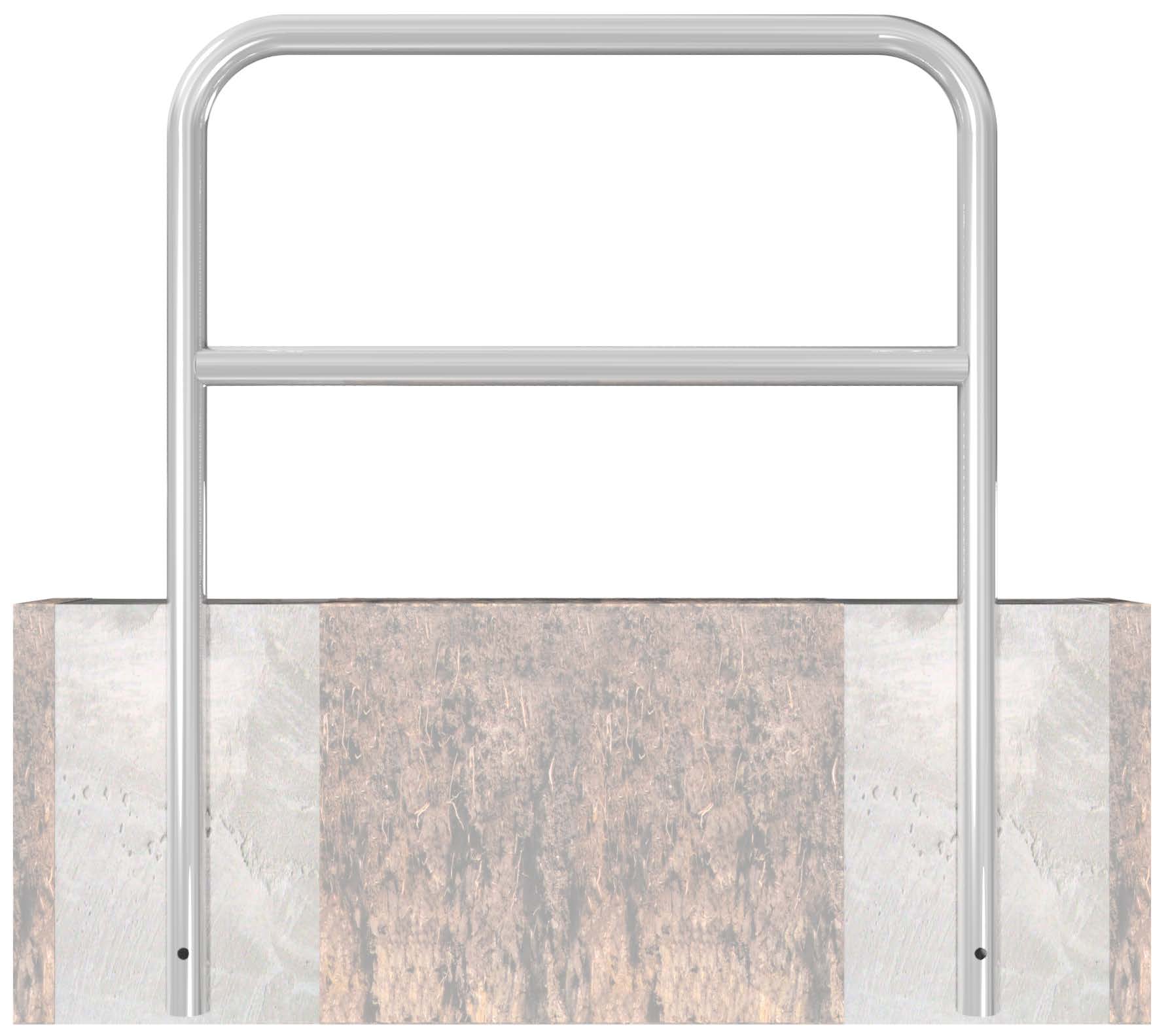

Abb.3

alt="Montageabbildung 3">

Zusätzliche Information

Zusätzliche Information

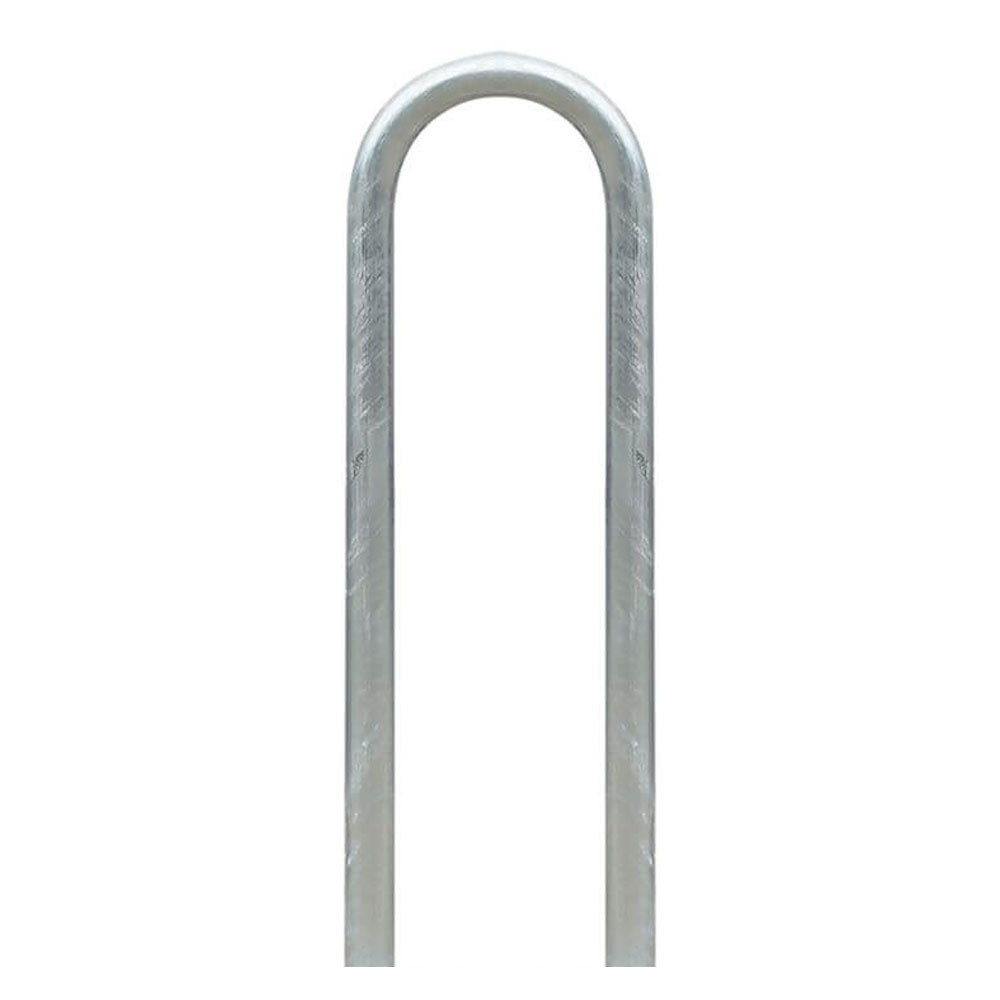

Produktart	Anlehnbügel Absperrbügel Rundbügel Universalbügel
Artikelnummer	448_70
Beschichtung	feuerverzinkt

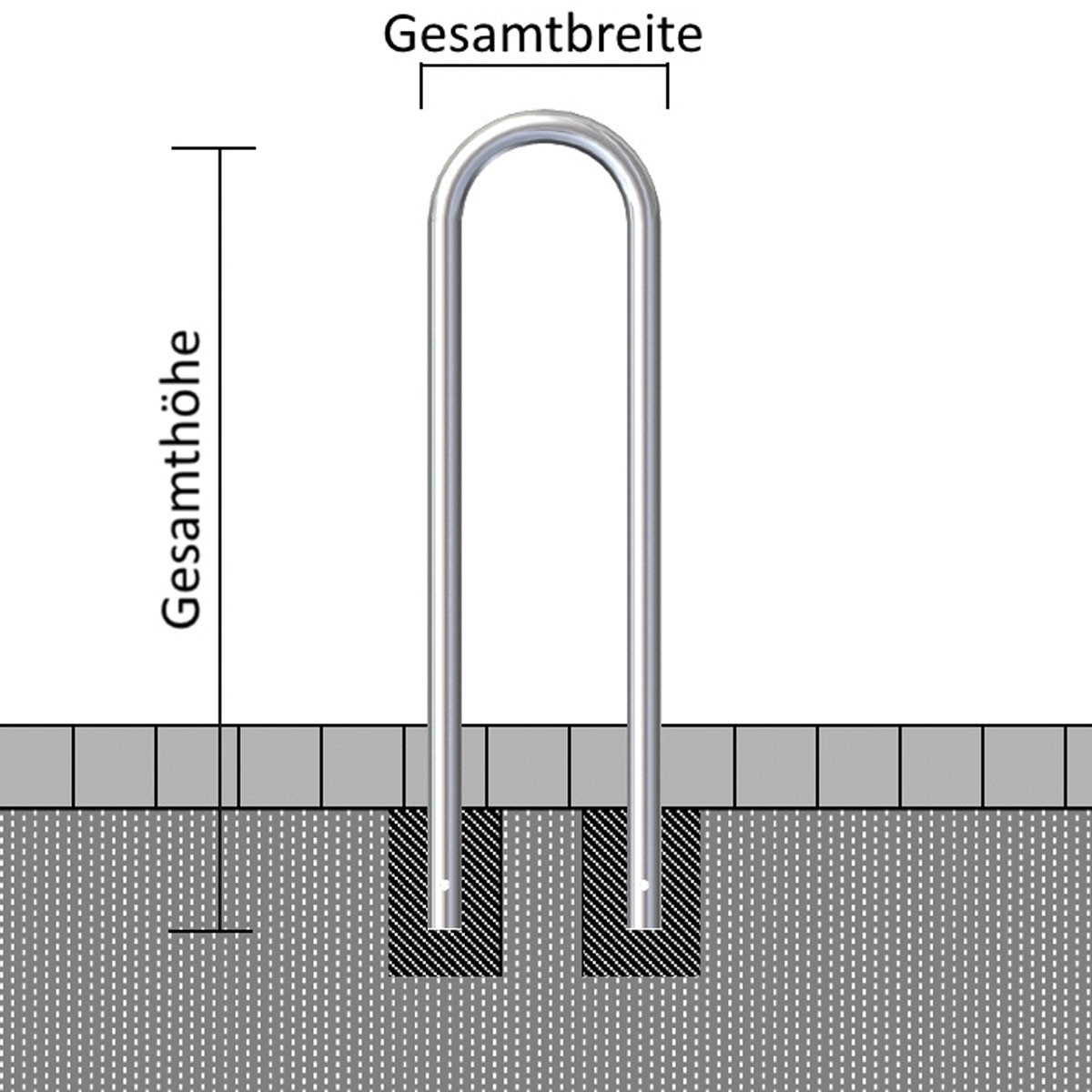

Gesamtbreite	300 mm
Gesamthöhe	1400 mm
Gewicht	8,2 kg
Lieferzeit	Sofort Lieferbar
Funktion	ortsfest

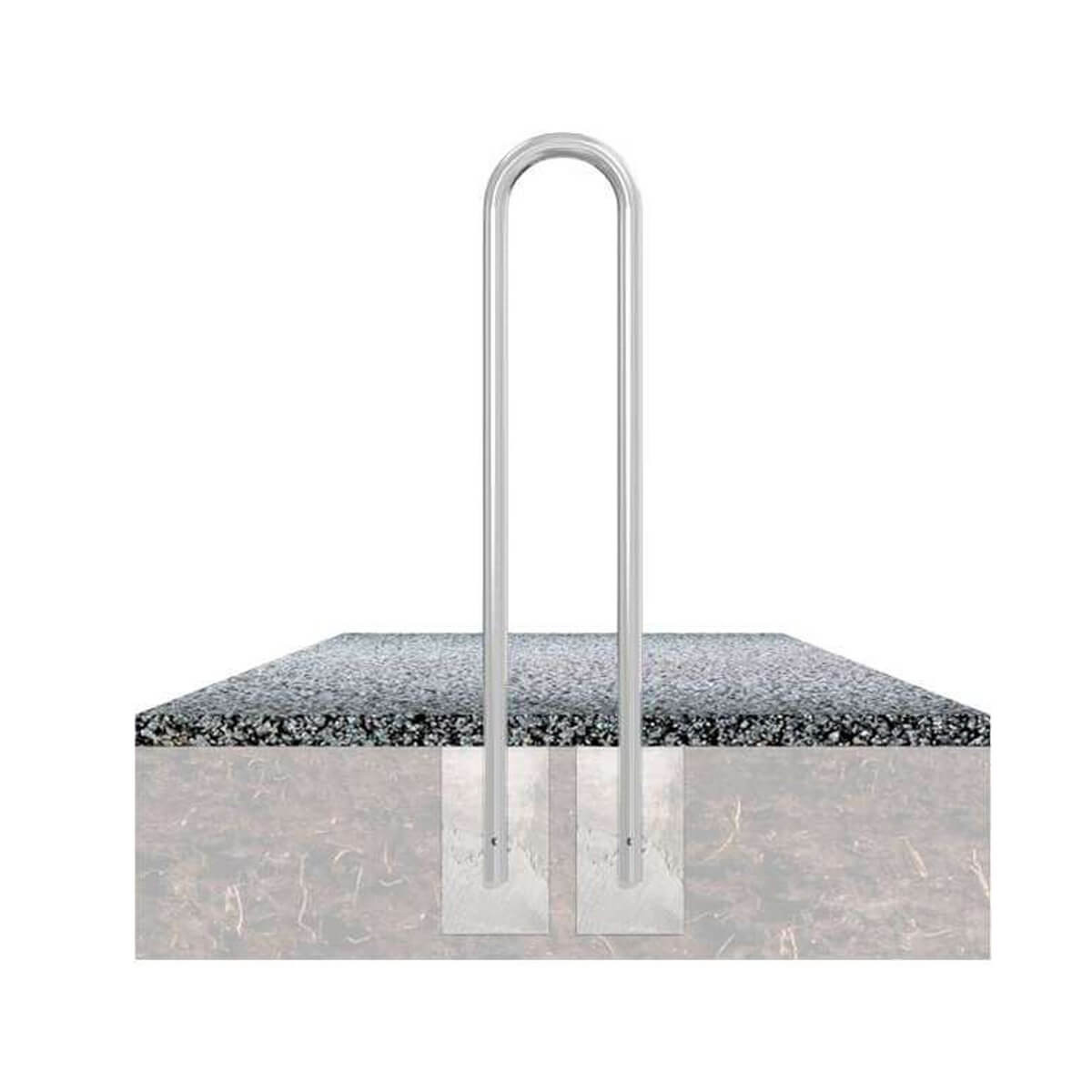

Montage	zum Einbetonieren
Material	Stahl
Rohrform	Rundrohr
Stärke (mm)	48
Kettenösen	Nein
Reflektierend	Nein
Farbe / Oberfläche	feuerverzinkt
Wandstärke (mm)	2.5000
Elementtyp	Universalbügel
Mit Querstrebe	Nein
Mit Obergurt	Nein
Breite (mm)	300
