Ratgeber
Für Planer und Ausschreibung: Datenblätter, Zeichnungen, Leistungstexte für Absperrpfosten
Kurz gesagt
Zu jedem Absperrpfosten liefert die Produktseite das Datenblatt (deutsch/englisch, mit Artikelnummer, EAN, Maßen, Material und Oberfläche) und die Einbauanleitung mit Fundamentmaßen als PDF-Download. Für die Ausschreibung genügen die Angaben Rohr Ø × Wandstärke, Bauart, Montage, Verschluss, Überflurhöhe, Gesamtlänge, Werkstoff und Oberfläche – ein Muster-Leistungstext steht unten. Angebote, Ausschreibungstexte zu weiteren Artikeln und Stückzahlen ab Lager liefert die Fachberatung.
Welche Unterlagen gibt es zu jedem Artikel?
| Unterlage | Inhalt | Wo | Hinweis |
|---|---|---|---|
| Datenblatt (PDF) | Artikelnummer, EAN, Bezeichnung, Rohrmaß, Bauart, Montage, Verschluss, Überflur, Gesamtlänge, Werkstoff, Oberfläche – deutsch und englisch | Produktseite, Abschnitt „Downloads“ | Für Leistungsverzeichnis und Bemusterung |
| Einbauanleitung (PDF) | Fundamentmaße, Ankerbolzen oder Bodenhülse, Kiesschicht, Ausrichten, Aushärten – Schritt für Schritt | Produktseite, Abschnitt „Downloads“ | Grundlage für Erd- und Betonarbeiten im LV |
| Technische Zeichnung (PDF) | Bemaßte 2D-Zeichnung | Produktseite, sofern vorhanden | Nur für wenige Baureihen hinterlegt; sonst über die Fachberatung |
| Technische Daten (Tabelle) | Dieselben Angaben strukturiert, mit Erklärung zu Bauart und Montage | Produktseite, Abschnitt „Technische Daten“ | Auch als schema.org-Daten für Suchsysteme |
| Leistungstext | Neutrale Beschreibung ohne Herstellerbindung | Muster unten; weitere Artikel über die Fachberatung | Auf Wunsch als GAEB-kompatibler Text |
Welche Angaben gehören in die Ausschreibung?
Ein Absperrpfosten ist mit acht Angaben eindeutig beschrieben. Alle stehen im Datenblatt und in der Tabelle „Technische Daten“ auf der Produktseite:
- Rohr: Form und Maß mit Wandstärke, z. B. Rundrohr Ø 60 × 2,5 mm oder Vierkantrohr 70 × 70 mm
- Bauart: ortsfest, herausnehmbar (mit Bodenhülse), umlegbar oder versenkbar

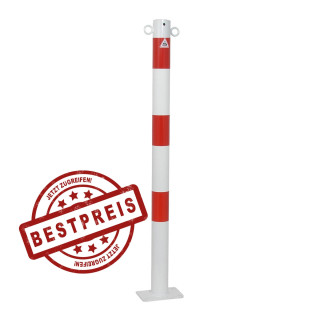

- Montage: zum Einbetonieren (Ankerbolzen oder Bodenhülse), zum Aufdübeln (Bodenplatte mit Maß) oder zum Einschlagen
- Verschluss: Dreikant nach DIN 3223, Profilzylinder (bei Bedarf gleichschließend), Rundzylinder, für Vorhangschloss oder ohne
- Überflurhöhe und Gesamtlänge, z. B. 900 mm über Flur, 1.300 mm gesamt
- Werkstoff: Stahl S235 JR, Edelstahl 1.4301, Aluminium, Kunststoff
- Oberfläche: feuerverzinkt nach DIN ISO 1461, zusätzlich beschichtet (Farbe, reflektierende Streifen), geschliffen
- Zubehör: Kettenösen, Bodenhülse (bei herausnehmbaren Pfosten enthalten), Absperrkette, Ersatzschlüssel
Muster-Leistungstext (neutral)
Beispiel für einen ortsfesten Pfosten der Standardgruppe, wie er auf der Produktseite des Artikels 460 dokumentiert ist:
Absperrpfosten aus Stahlrohr Ø 60 × 2,5 mm, Werkstoff S235 JR, feuerverzinkt nach DIN ISO 1461, mit aufgeschweißter Stahlkappe, ortsfest, zum Einbetonieren mit Ankerbolzen, Höhe über Flur 900 mm, Gesamtlänge 1.300 mm, ohne Kettenöse. Einbetonieren in Fundament nach Einbauanleitung, Aushub Querschnitt zzgl. ca. 300 mm, Tiefe ca. 400 mm. Liefern und versetzen. Stück: … Einheitspreis: … Gesamtpreis: …

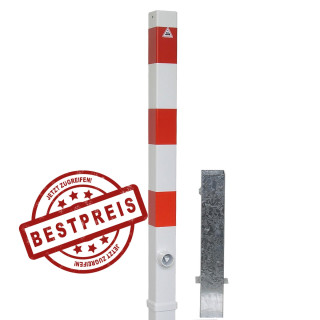

Für herausnehmbare Ausführungen ergänzen Sie „mit Bodenhülse ca. 500 mm Unterflur, selbsteinrastende Verriegelung, Verschluss Dreikant nach DIN 3223“ und die Position „Kiesschicht 100 mm unter der Hülse“. Für umlegbare Pfosten „Bodenplatte 100 × 150 mm, Dübelbefestigung auf tragfähigem Beton, Umlegerichtung nach Plan“.
Planungsmaße, die häufig fehlen
| Frage | Richtwert | Quelle | Einschränkung |
|---|---|---|---|
| Abstand zwischen zwei Pfosten | 1,20 bis 1,50 m lichte Weite | Fachberatung Absperr24 | Fahrrad, Kinderwagen, Rollstuhl kommen durch, ein Pkw nicht; Rettungswege nach Vorgabe |
| Fundament ortsfester Pfosten | Querschnitt + ca. 300 mm, ca. 400 mm tief | Einbauanleitungen | Frostfrei tiefer gründen; Rammschutz nach Anfahrlast |
| Bodenhülse herausnehmbar | ca. 500 mm Unterflur, Aushub Hülsenlänge + 100 mm, 100 mm Kies | Einbauanleitungen | Oberkante Hülse bündig mit Belag |
| Feuerwehrzufahrt | Bauart und Verschluss nach Brandschutzdienststelle | Baugenehmigung, Brandschutzkonzept | Kein Standardwert; vor Ausschreibung abstimmen |
| Rammschutz im Betrieb | Poller ab Ø 152 mm, gelb/schwarz nach ASR A1.3 | BAuA, ASR A1.3 / A1.8 | Anfahrlast nur nach Datenblatt, Fundament durch Planer |
Angebot, Stückzahlen, Lieferung
Für Kommunen, Planungsbüros und Gewerbe erstellt die Fachberatung Angebote auf Basis des Leistungsverzeichnisses, nennt Lieferzeiten für Stückzahlen ab Lager und liefert auf Rechnung. Sonderfarben nach RAL, gleichschließende Zylinder und abweichende Überflurhöhen sind auf Anfrage möglich. Senden Sie das LV oder die Positionsliste mit Stückzahlen an die Fachberatung; Sie erhalten Angebot, Datenblätter und Einbauanleitungen gesammelt zurück.
Häufige Fragen
- Gibt es Ausschreibungstexte als Datei?
- Ja, auf Anfrage für den jeweiligen Artikel, neutral formuliert und auf Wunsch GAEB-kompatibel. Das Muster im Artikel „Für Planer und Ausschreibung“ zeigt den Aufbau.
- Sind die Datenblätter zweisprachig?
- Ja, Datenblätter enthalten deutsche und englische Angaben, Einbauanleitungen ebenfalls.
- Wie bekomme ich CAD-Daten oder Zeichnungen?
- Bemaßte 2D-Zeichnungen sind nur für wenige Baureihen hinterlegt. Für andere Artikel fragen Sie die Fachberatung mit der Artikelnummer an.
- Kann ich Muster bestellen?
- Ja, jeder Artikel ist einzeln bestellbar; die Rechnung enthält die Artikelnummer für die spätere Ausschreibung.
Quellen: Datenblätter und Einbauanleitungen Absperr24 (Artikel 460, 460F, 4070UZ, 40150BG); BAuA, ASR A1.3 und A1.8; Fachberatung Absperr24. Stand: 17.09.2026.
