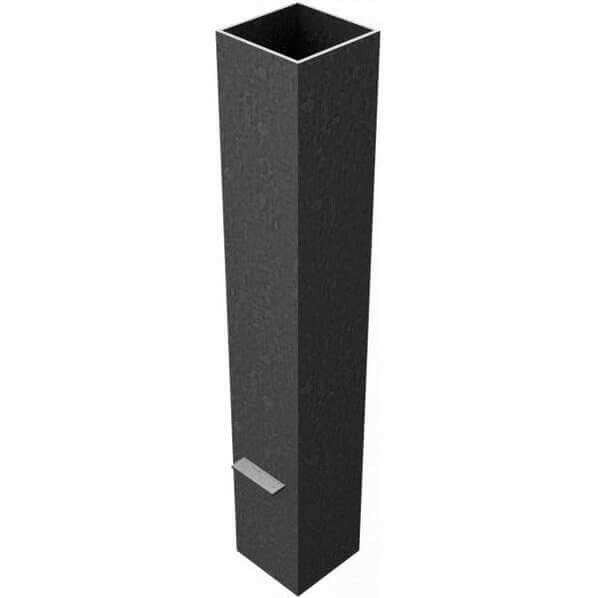

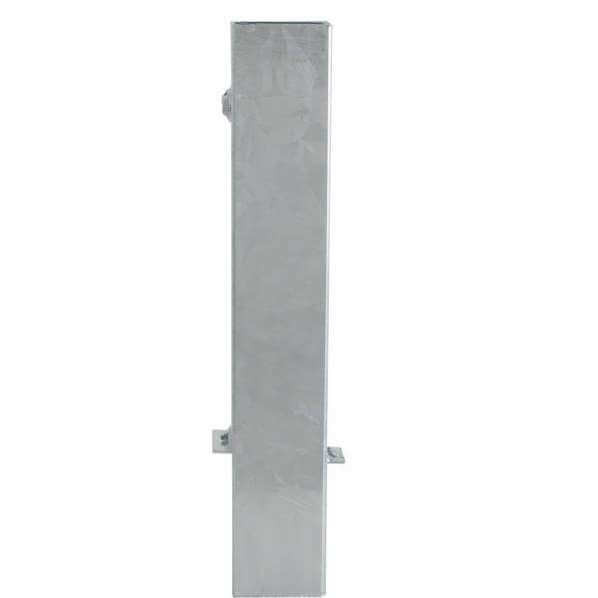

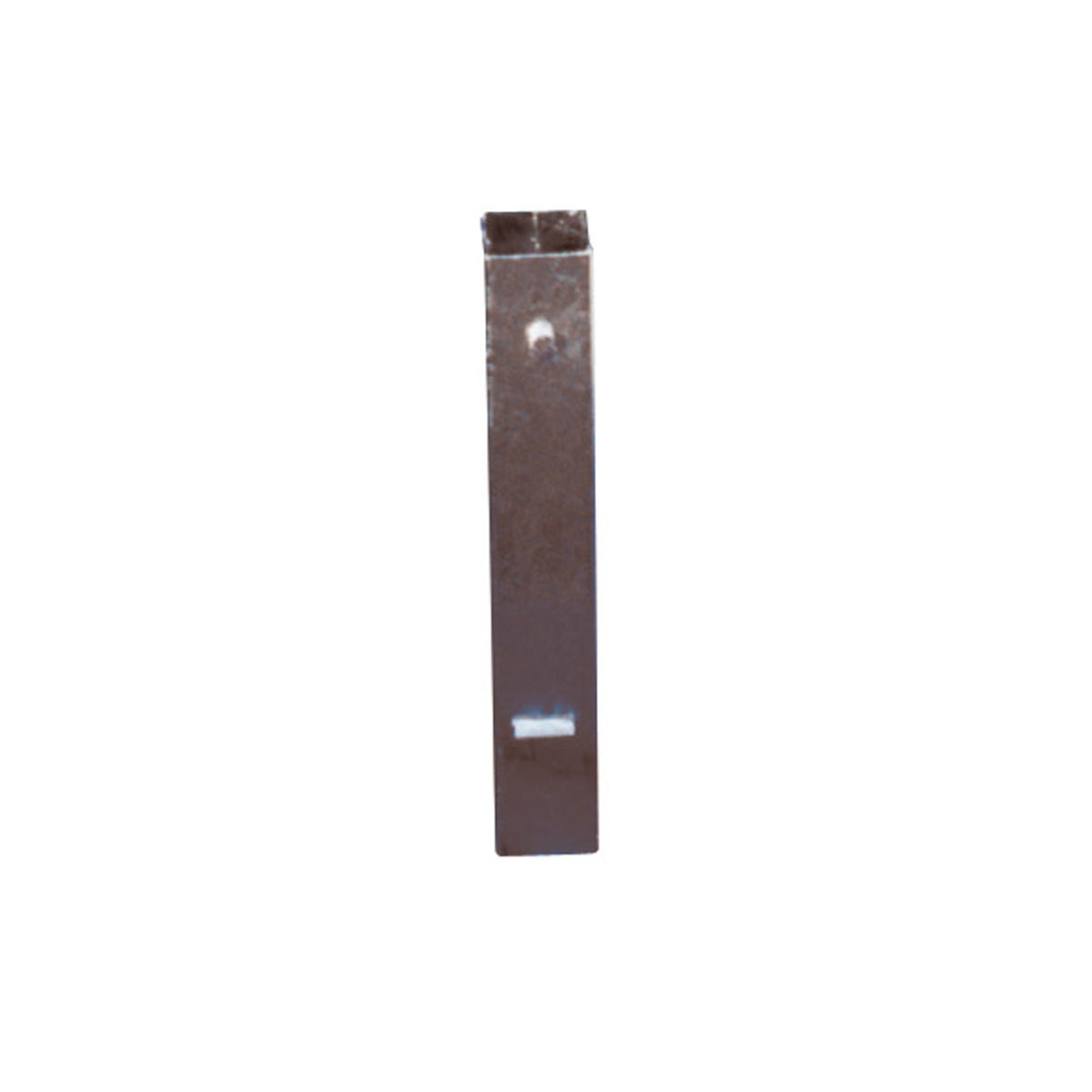

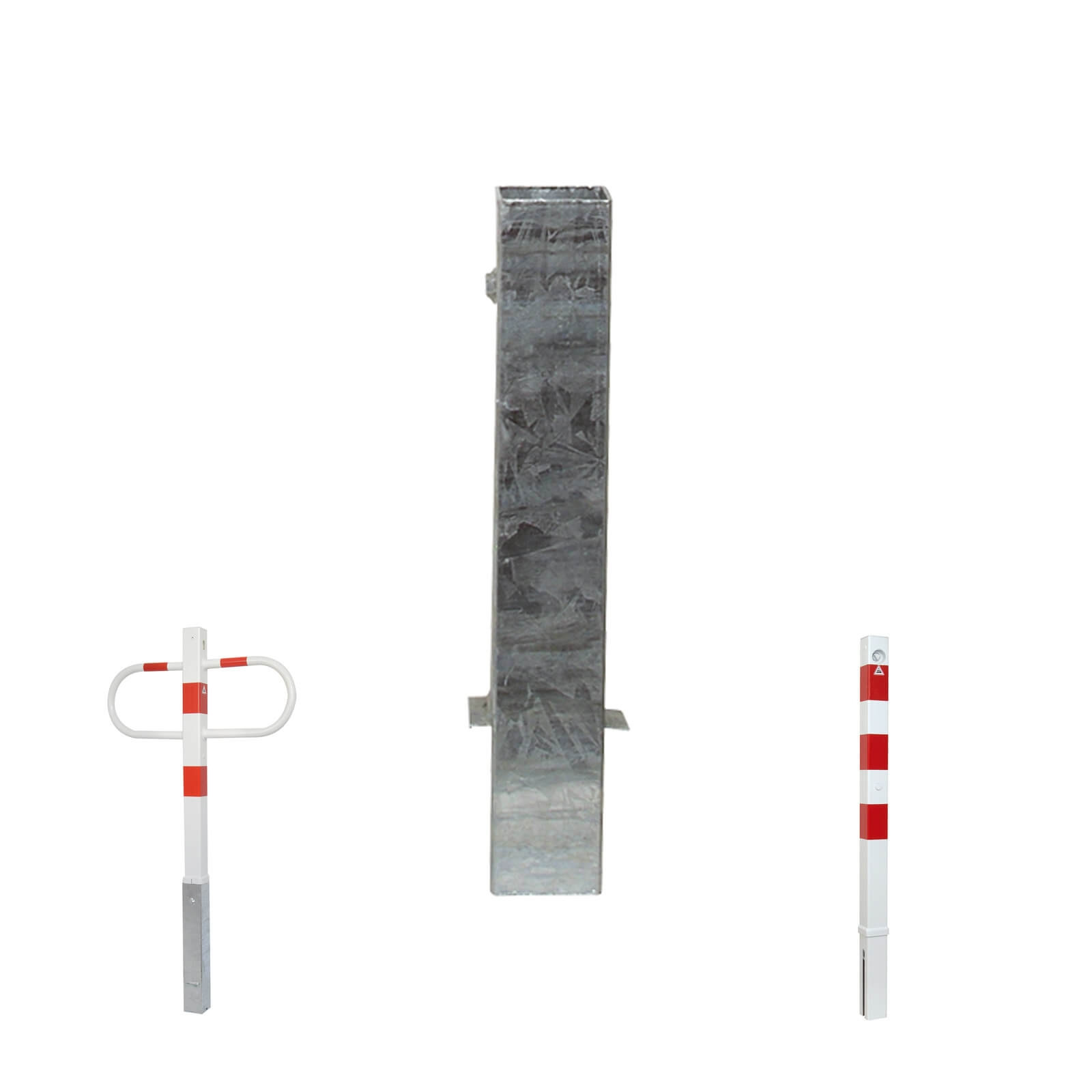

Bodenhülse für abschließbare Pfosten 70 x 70 mm (Art.-Nr. 470_10): ortsfest – fest montiert, nicht beweglich; zum Einbetonieren – ins Fundament – sicherste Lösung; 70 × 70 mm. Geeignet für: Zufahrt & Einfahrt, Feuerwehrzufahrt.
für herausnehmbare Absperrpfosten mit Bodenteil 70 x 70 mm mit Verschließeinrichtung dieser Bauart.
Die Bodenhülse bleibt dauerhaft an ihrem Platz. Die Montage erfolgt im Fundament, einbetoniert – die stabilste Lösung für Außenflächen.

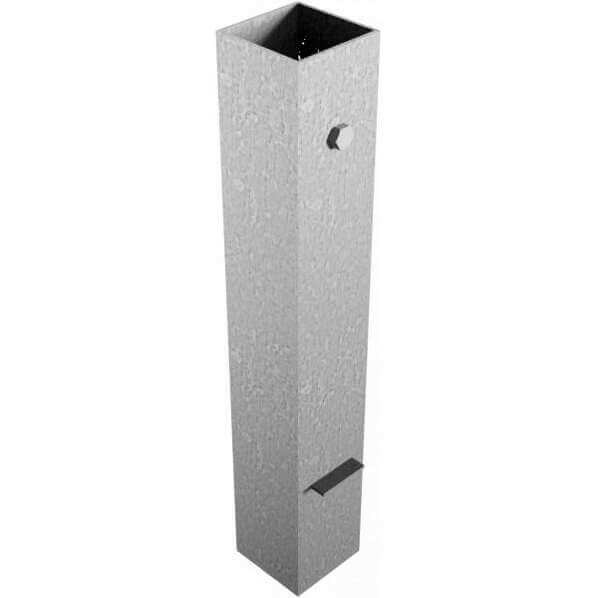

Ausführung
- Länge: 500 mm
- Stahlrohr: 80 x 80 mm
- mit Erdanker
- feuerverzinkt
Verwendung
Der Verwendungszweck von Bodenhülsen liegt in der sicheren und stabilen Verankerung von Pfosten, Absperrelementen oder Konstruktionen im Boden. Sie dienen dazu, Elemente wie Absperrpfosten, Schilder, Zäune oder Fahrradständer fest zu fixieren und bei Bedarf auch wieder lösbar zu machen. Durch ihre robuste Bauweise gewährleisten Bodenhülsen eine zuverlässige Aufnahme von Kräften und eine dauerhafte Standfestigkeit. Ob im öffentlichen Raum, auf Betriebsgeländen oder im Bauwesen: Bodenhülsen sind eine praktische und vielseitige Lösung für stabile und flexible Befestigungen.
Material und Oberfläche
Material: Stahl S235 JR. Oberfläche: Feuerverzinkung nach DIN ISO 1461.
Montageanleitung
| 1. |

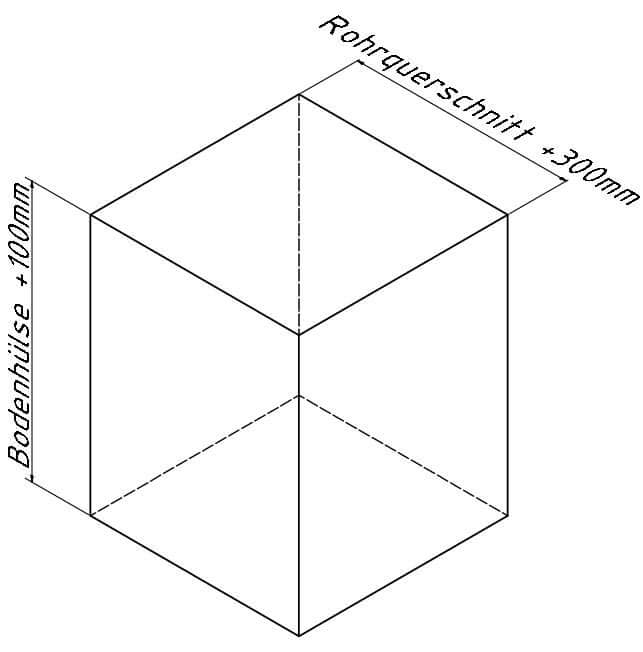

Erdaushub für Fundament
- Breite: Durchmesser / Querschnitt des Pfostens + ca. 300mm
- Tiefe: Länge Bodenhülse +100mm
- Fundamentabstand: Gesamtbreite - Rohrquerschnitt
|
siehe Abb.1
Abb.1
| 2. |
In das Fundamentloch ca. 100mm Kiesfüllung geben |
| 3. |

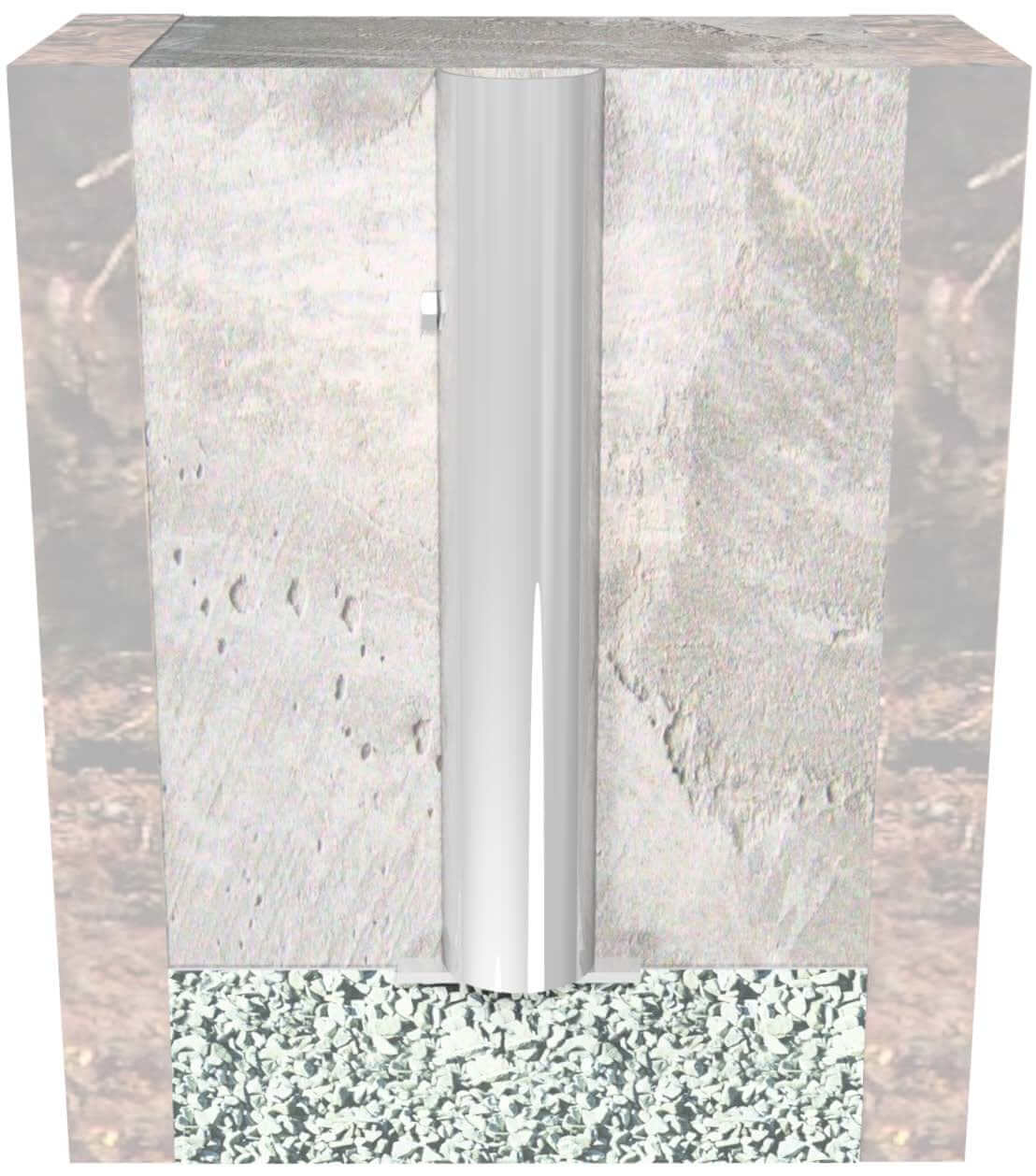

Pfosten mit Bodenhülse mittig in das Fundamentloch stellen. Oberkante Bodenhülse gleich Oberkante Erdreich |
siehe Abb.2
Abb.2
| 3. |
Beton hineingeben und ausrichten, verdichten und glätten , anschließend aushärten lassen |
Abb.3
